fastcam自动编程套料软件中文版下载 v5.10免费版

fastcam自动编程套料软件中文版是一款用于二维切割设备数控系统的绘图编程套料软件系统，一般又称为fastcam自动编程套料软件，主要针对数控切割机，包括火焰、等离子、激光和水刀等数控切割机，用于任意形状零件的绘图、编程、套料、校验和数控切割等。通过软件可以提高钢材套料率，有效节省钢材； 提高编程、套料和切割工作效率，有效提高切割生产效率。其中全自动共边套料功能则是在自动套料过程中实现矩形零件和非矩形零件，即任意零件不同边长的自动共边，无需手工编辑，自动处理不同零件的共边和连割，为防止和避免热切割变形，自动处理切割方向和穿孔点的位置，借用切割过的边缘，直接预热切割，避免穿孔，需要的朋友请下载体验。





fastcam自动编程套料软件中文版特色

1、文件显示

当选择文件读入、编辑或套料时、弹出的显示窗口会显示所选择文件的图形，改变图形下方文字检查框，可以显示文件文本。可显示的图形文件格式包括：CAM，DXF，DWG，IGS(IGES)，DSTV和与当前控制器设置相同的NC文件。

2、智能修剪

智能修剪是采用智能方式修剪直线或圆弧。只需要点中实体，不需要输入交叉点，则程序按常规自动修剪所选择的部分。请注意，修剪无限长直线时会删除相交点以外的部分，使其变为线段。如果有特殊指定的修剪请用普通修剪功能。

3、CAD清除与CAD压缩

CAD清除功能用于清除从CAD文件中读入FastCAM时可能引起错误或不需要的实体。CAD压缩功能可用于对从其它CAD系统中读入到FastCAM的文件按给定的误差平滑以及去掉不必要的实体。

4、交点功能

交点功能不仅能计算直线、圆弧、圆或任意组合的相互交点，而且还能计算任意两实体的延长线的交点。

5、任意顺序的零件编程

在FastCAM绘图系统对编完的零件重新建立程序路径顺序，因而不需要在绘图时考虑零件的编程顺序。

6、引入、引出线

可选择多种形式的引入、引出线。可在零件上任何一点设置引入、引出线。

7、切割专用功能

FastCAM画图软件为套料切割开发了许多非常实用的功能，标准件栏目中有绘制椭圆、样条线、螺旋线、处理各种角和槽，以及各种桥接方式，如连续桥、断开桥、断开线，都是为切割开发的简单实用的功能，还有为切割开发的批处理功能，如割缝补偿，点变圆孔，尖角变圆角，更是简单快捷。

8、DXF、DWG和IGES接口

FastCAMa可直接读入二维CAD的DXF、DWG或IGES文件。经过FastCAM编辑，可以输出DXF、DWG或IGES格式或以NC 文件格式输出。

9、测量单位

零件尺寸数据输入可选择公制或英制。

10、FastPATH自动编程

FastPATH自动编程模块软件，其基本功能是实现零件图或套料图到NC切割程序的转换，即直接将AutoCAD画好的或是FastNEST套料好的DXF/DWG文件，CAM文件转换为NC切割程序。FastPATH可对单个或多个零件自动设置切割路径，生成引入线和引出线，只需按一个鼠标键就可以完成。

11、FASTNEST套料模块

FASTNEST模块用于在钢板上快速、优化地排列大量零件。且可以通过手动自动交互操作进行最佳调整。具有公共边切割，连续切割，矩阵套，优化切割顺序，余料套料等强大功能。

fastcam套料软件安装教程：

1、下载解压，得到fastcam自动编程套料软件+crack补丁文件；

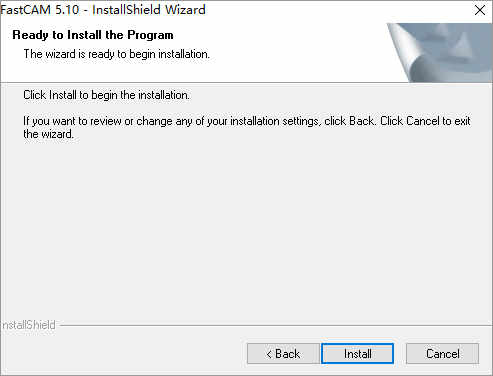

2、双击“setup.exe”依提示安装好软件；

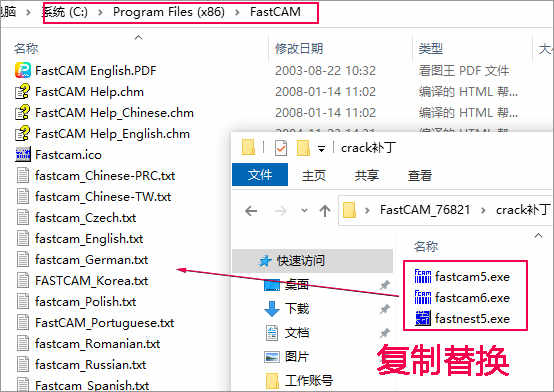

3、再将crack补丁文件夹下的3个文件复制到软件安装目录下替换；

一般默认目录【C:\Program Files (x86)\FastCAM】

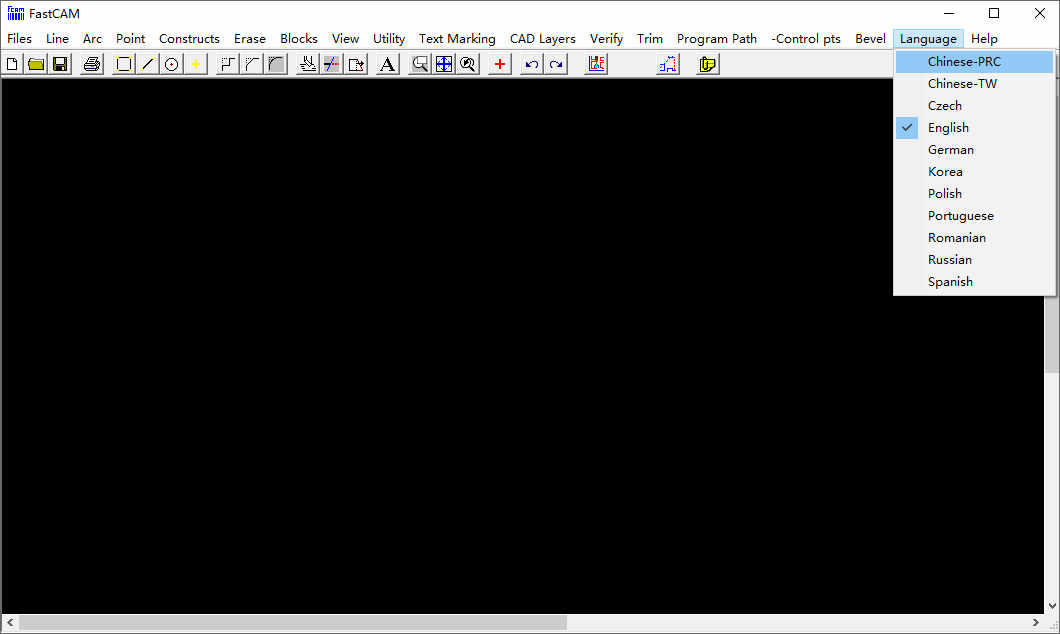

4、打开“fastcam5.exe”，选择“language”选择“Chinese-PRC”即可将软件改为中文界面；





5、好了，以上就是fastcam套料软件的详细安装教程，希望对用户有帮助。

注意：为了正常使用fastcam(自动编程套料软件)，请大家自行安装auto CAD软件，下载地址为：https://www.ddooo.com/softdown/27344.htm

软件功能模块

1、FastCAM绘图模块――专门为数控切割而开发，可以简便快速地绘制适合套料编程和切割的零件图形

支持DXF/DWG 2种文件，进行AutoCAD图片的清除和压缩，去除多余和重叠的实体压缩小线段，优化DXF/DWG文件

对DXF/DWG图形提取打散并排序，使AutoCAD软件与FastCAM软件的自动高效连接，并自动导入FastNEST中进行套

料，用于批量导入DXF/DWG零件图，生成单个零件规格

对切割工艺批处理，割缝自动补偿，圆角自动过渡，外尖角外圆角编程

为等离子和激光切割开发的任意桥接连割功能，为共边连割开发的矩阵与连割套料功能

专门针对切割行业的简单便捷的画图功能。

2、FastNEST套料模块――专业的优化套料引擎，具有自动、手动、矩阵、自动排紧，以及自动手动交互式套料等多种优化套料方式和方法

多种格式文件套料，包括DXF/DWG/CAM/NC 文件

单一或批量读入或导入文件，进行快速自动套料

设置零件按行排、列排和矩阵方式自动套料

剩余板材的编辑和管理，以及对剩余板材或是不规则板材进行套料

单板和多板自动连续套料

手动交互式套料，零件可任意移动、旋转、翻转

全自动共边套料，能非常有效的为企业节省大量钢材和耗材

等离子桥接连续功能：专门为等离子、激光和水刀切割提供的任意桥接连割功能

3、FastPATH自动编程模块――专业的切割编程软件，可自动、手动设置和编辑切割路径及切割工艺

支持火焰、等离子、激光、水刀切割，支持喷粉划线，支持分层多层切割工艺

常规编程设置：切割加工方式、引入引出线设置、起割点设置、排料选项等

切割工艺设置：垫缝切割补偿、预留封口、预穿孔、中心穿孔、割缝补偿等

新增全自动共边套料设置和等离子桥接连割套料设置

4、FastPLOT校验模块――模拟实际切割过程，对图形和尺寸进行校验，以及切割成本统计计算

切割轨迹显示，模拟实际切割过程

自动定位功能，指定程序行校验和修改

为套料图提供中英文打印模板

自动计算切割长度、时间、套料利用率等成本

检查校验NC切割程序的切割尺寸

NC文件转换功能，NC→CAM/DXF/DWG

更新日志

v5.10版本

修复一些已知问题。
